1、炉体：为立式炉壳，其内、外层均为304不锈钢做成的圆筒，外层镜面抛光处理。
内外筒与前后法兰焊成一个整体，炉体开有电极孔、抽气孔、放气孔、热电偶孔、
红外孔及观察孔等，各接口的材质均为不锈钢。
2、炉盖：由内外封头和法兰焊成，中间可通水冷却，炉盖开启装置。
3、炉底：由内外封头和法兰组成，中间通水冷却，下部设有充放气孔，固定在炉体
下部，设有电极引出装置。
4、发热体及隔热屏：发热元件采用高纯片制作而成，有效增加辐射面积，保证温区
的均匀性。隔热屏最里面一层采用钨板，其他的采用模板和不锈钢板制作。
5、真空系统：主要由直联泵、分子泵或扩散泵，气动挡板阀、气动截止阀、数显复
合真空计、真空管路、放气阀、支架等组成；真空管道与泵之间采用金属波纹软
管快速接头联接（减缓震动）。
产品名称： 1500度真空钼丝炉带防爆
产品型号： SCK-150-1500
产品简介
在真空或气氛保护情况下对物料进行无污染热处理的设备，可以在氮气、氩气，氢气等气氛下烧结。主要应用于高温气氛烧结、高温真空烧结、透明陶瓷等材料烧结。
主要特点
1、结构组成
炉体、炉盖、炉底、真空系统、控制系统、冷却系统、发热体及隔热屏等。
2、结构说明
1、炉体：为立式炉壳，其内、外层均为304不锈钢做成的圆筒，外层镜面抛光处理。内外筒与前后法兰焊成一个整体，炉体开有电极孔、抽气孔、放气孔、热电偶孔、红外孔及观察孔等，各接口的材质均为不锈钢。
2、炉盖：由内外封头和法兰焊成，中间可通水冷却，炉盖开启装置。
3、炉底：由内外封头和法兰组成，中间通水冷却，下部设有充放气孔，固定在炉体下部，设有电极引出装置。
4、发热体及隔热屏：发热元件采用高纯片制作而成，有效增加辐射面积，保证温区的均匀性。隔热屏最里面一层采用钨板，其他的采用模板和不锈钢板制作。
5、真空系统：主要由直联泵、分子泵或扩散泵，气动挡板阀、气动截止阀、数显复合真空计、真空管路、放气阀、支架等组成；真空管道与泵之间采用金属波纹软管快速接头联接（减缓震动）。
技术参数
S C K 真空钼丝炉带防爆 | 型号 | SCK-150-1500 | |
特点 | 1、设备外形小巧，占地不足2平米 2、外观精致，美观大方 3、腔体采用钼隔热屏保温，腔体洁净，不污染样品 4、带有冷阱，最大限度的保护分子泵 5、配有分子泵，真空度可达8*10-4Pa 6、相对于管式炉更安全，该炉通氢气时没有断管子的风险
| ||
最大功率 | 15KW | ||
最高加热温度 | 1500℃ | ||
最高加热温度 | Dia100X100 | ||
保温方式 | 钼、不锈钢隔热屏 | ||

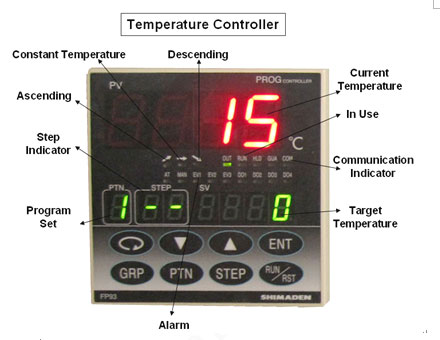

控温模式 | 采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开， 主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能

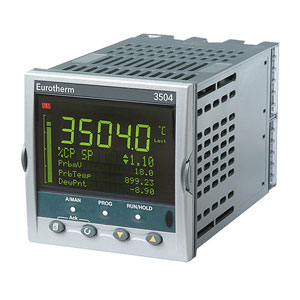

（更换进口仪表，需要另外付费，选购） | ||

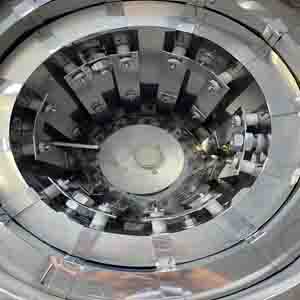

腔体
| 腔体采用钼和不锈钢作为隔热屏，钼片为加热元件 有效加热面积Dia100×100mm 腔体无杂质，不污染材料 | ||

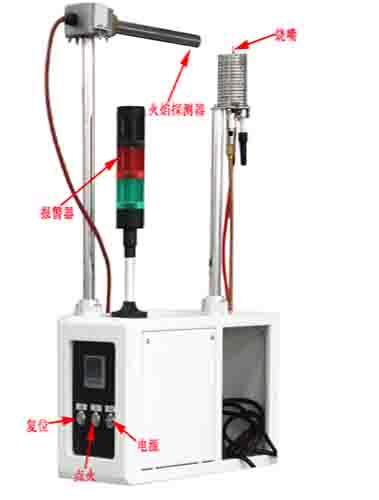

点火器
| 点火器主要用于尾气的处理，从加热炉中出来的尾气如果直接排放有一定的危险， 点火器可以把排放出来的可燃气体燃烧掉。 技术参数： 1.点火器的结构 HQ点火器由烧嘴、高压包、智能控制器、指示灯、电磁阀、紫铜管、火焰监测器等组成。 2.点火过程： 打开点火按钮、电磁阀开启、气体流出到点火嘴、点火嘴喷出电火花点火，火焰检测器 检测到火焰、点火成功、绿灯亮，火焰检测没有检测到火焰、点火失败、黄灯亮并伴随 有报警声、进气口电磁阀自动关闭。 3.电磁阀： 220V 常闭 4.电源：220V 50HZ 200W 5.触电容量：最高2A，253V,内部没有熔断丝 6.控制阀门数：1个
| ||

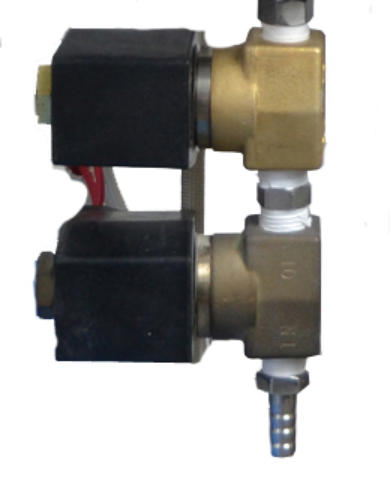

防爆系统 | 防爆系统由压力传感器和防爆阀组成， 压力传感器，可在压力控制表上设置报警压力，当炉管内压力大于等于设定的报警压力时，防爆电磁阀会自动启动，并放出炉管内多余的气体。 防爆电磁阀由两个方向相反的单向阀组成，无论是真空还是气氛下都可以关的很好，不漏气，不回流。

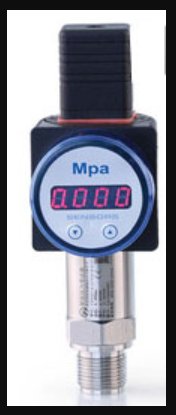

压力变送器 电磁阀
| ||

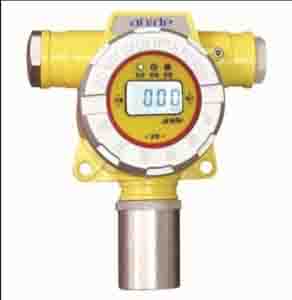

氢气探测器
| 氢气气体探测器是一种通过进口催化燃烧式传感器，可以对氢气的易燃易爆性进行检测的安全仪器。具有防爆、防尘的特点，可广泛适用于石油、化工、冶金、煤矿等存储、使用与贮存氢气的场所。 | ||
腔体真空度（扩散泵机组） （方案二） | < 5×10 -3Pa | ||
腔体充气压力 | < 0.05MPa | ||
升压率 | <4Pa/小时 | ||
控制精度 | +/- 1 ℃（600度以上） | ||
温度检测方式 | B型热电偶 | ||
最大升温速率 | < 20℃/Min | ||
真空腔体内是否水冷 | 是 | ||
冷水机（选配） | 5P | ||
真空机组 | 机组输入电压 | 380V /220V | |
波纹管 | KF40×1000 | ||
真空挡板阀 | KF40 | ||
分子泵
（方案一） | 分子泵型号 | FF-160 | |
输入电压 | 220V | ||
分子泵进气口法兰 | DN160 | ||
分子泵抽气速率L/S（对空气） | 600 | ||
分子泵极限压强（Pa) | 6×10-7 | ||
冷却方式 | 水冷 | ||
冷却水压（MPa） | 0.1-0.2 | ||
建议启动压强 | 10pa | ||
前机真空泵BSV30 | 功率 | 1.1KW | |
电压 | 380V | ||
转速 | 1420rpm | ||
进气口径 | KF25/KF40 | ||
前机泵抽气速率（L/S） | 8 | ||
极限压强 | 5X10 -1Pa | ||
扩散泵TK200 （方案二） | 电压 | 220V | |
功率 | 1800W | ||
进气接口 | DN200 | ||
出气接口 | DN40 | ||
注入油量 | 0.55L | ||
抽气速率（N2） | 2000L/S | ||

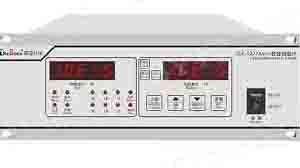

复合真空计
| 复合真空计型号 | ZDF | |
电源 | 220V 55W | ||
控制精度 | ± 1% | ||
真空计测量范围 | 10-5 -10 5 Pa | ||
总功率 | 5.9KW | ||
制冷量 | 13.6KW | ||
电源 | 380V/50Hz | ||
外形尺寸 | 1150×520×1140 | ||
重量 | 180Kg | ||

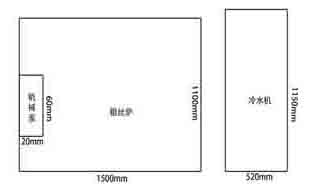

产品布局图 |
| ||
标准配件
| 序号 | 设备组成 | 组成 | 生产厂家 | 数量 |
1 | 炉体系统 | 炉体、炉盖及炉底 | 郑州塞基新材料科技有限公司 | 1套 |
| 炉盖开启装置 | 郑州塞基新材料科技有限公司 | 1套 | ||
| 操作平台 | 郑州塞基新材料科技有限公司 | 1套 | ||
2 | 加热系统 | 发热体 | 郑州塞基新材料科技有限公司 | 1套 |
| 隔热屏 | 郑州塞基新材料科技有限公司 | 1套 | ||
| 料台 | 郑州塞基新材料科技有限公司 | 1套 | ||
3 | 真空系统 | 直联泵 | 北京北仪优成 | 1台 |
| 分子泵 | 北京科仪 | 1台 | ||
| 真空管路 | 郑州塞基新材料科技有限公司 | 1套 | ||
| 复合真空计 | 成都正华 | 1台 | ||
| 高真空阀门 | 上海真空阀门 | 1套 | ||
| 电离规管 | 成都正华 | 1只 | ||
| 电阻规管 | 成都正华 | 1只 | ||
4 | 电控系统 | 西门子标准电控柜 | 郑州塞基新材料科技有限公司 | 1套 |
| B型热电偶 | 郑州塞基新材料科技有限公司 | 2套 | ||
| 变压器及联接铜排 | 郑州塞基新材料科技有限公司 | 1套 | ||
| 5 | 冷却水系统 | 进出水联排及铜阀门 | 郑州塞基新材料科技有限公司 | 1套 |
| 不锈钢水管 | 郑州塞基新材料科技有限公司 | 1套 | ||
| 6 | 氢气探测器 | 郑州塞基新材料科技有限公司 | 1套 | |
| 7 | 点火装置 | 郑州塞基新材料科技有限公司 | 1套 | |
| 8 | 防爆系统 | 郑州塞基新材料科技有限公司 | 1套 |
